Số bài viết: |
SK 3243.100 |
|
Màu sắc |
RAL 7035 |
|
Cái quạt |
Động cơ chéo, 1 ~ tụ điện |
|
Cung cấp bao gồm |
Thiết bị hoàn chỉnh đã sẵn sàng để lắp đặt, bao gồm cả tấm lọc sợi cắt nhỏ |
|
Lưu lượng không khí, luồng không khí không bị cản trở (với bộ lọc sợi cắt nhỏ ) |
Ở 50 Hz: 540 m³/h |
|
Lưu lượng không khí, luồng không khí không bị cản trở (với bộ lọc xếp nếp) |
Ở 50 Hz: 625 m³/h |
|
Lưu lượng không khí với bộ lọc đầu ra bao gồm thảm lọc sợi cắt nhỏ (số lượng x số đơn hàng) |
1 x 3243200: 405/460 m³/h 2 x 3243200: 475/520 m³/h |
|
Điện áp hoạt động định mức |
230V, 1~, 50Hz/60Hz |
|
Điện năng tiêu thụ Pel |
At 50 Hz: 70 W |
|
Đánh giá tối đa hiện tại. |
Ở 50 Hz: 0,37 A |
|
Kích thước |
Chiều rộng: 323 mm |
|
Mặt cắt lắp đặt |
Chiều rộng cắt ra: 292 mm |
|
Độ sâu cài đặt |
118,5mm |
|
Loại bảo vệ theo tiêu chuẩn IEC 60 529 |
IP54 với bộ lọc sợi cắt nhỏ /bộ lọc xếp nếp IP55 với bộ lọc xếp nếp và tấm hấp thụ IP56 với bộ lọc sợi cắt nhỏ /bộ lọc xếp nếp và nắp chống ống mềm |
|
Hạng mục bảo vệ NEMA |
Loại 12 có lọc sợi cắt nhỏ Loại 3, 3R, 4, 4X có bộ lọc sợi nhỏ và nắp chống ống |
|
Ghi chú |
Để tăng thông lượng không khí, có thể tùy ý sử dụng bộ lọc xếp nếp (xem đường cong đặc tính). Thích hợp để sử dụng với các bộ phận quạt và bộ lọc, quạt gắn trên mái nhà và bộ lọc đầu ra. Với bộ quạt và bộ lọc 3237.XXX, kết nối điện được thực hiện thông qua hai dây đơn (chiều dài khoảng 300 mm) trên thiết bị, đối với tất cả các bộ quạt và bộ lọc khác, sử dụng đầu nối lò xo không vít |
|
Tuổi thọ của quạt (L10, 40 °C)
|
Ở 50 Hz: 65.000 h |
|
Mức độ ồn |
Ở tần số 50 Hz: 59 dB(A) |
|
Gói của |
1 cái. |
|
Trọng lượng/gói |
3,58 kg |
|
EAN |
4028177652101 |
|
ETIM 7.0 |
EC000320 |
|
ECLASS 8.0 |
27180716 |
|
Mô tả Sản phẩm |

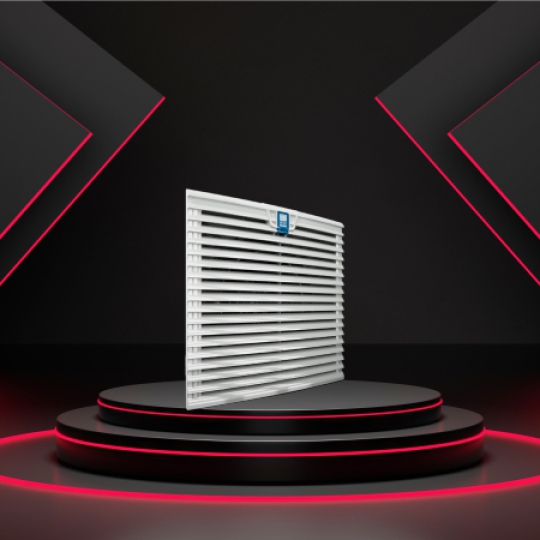

Bộ quạt và bộ lọc SK TopTherm , 540/590 m³/h, 230 V, 1~, 50/60 Hz, WHD: 323 x 323 x 25 mm |
