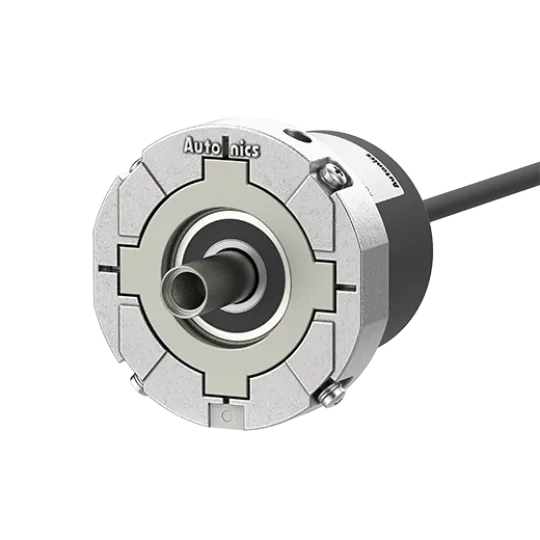

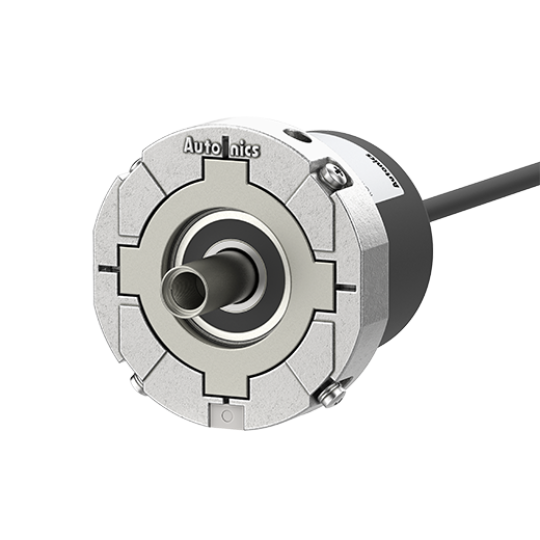

BỘ MÃ HÓA VÒNG QUAY TƯƠNG ĐỐI 58MM (LOẠI TRỤC DẠNG SÓNG SIN) AUTONICS E58S SERIES
Bộ mã hóa vòng quay tương đối series E58S có khả năng điều chỉnh tốc độ và điều khiển vị trí nhờ tín hiệu ngõ ra analog dạng hình sin từ bộ khuếch đại (op-amp). Tín hiệu pha ngõ ra C, D có thể được sử dụng để tính toán vị trí tuyệt đối và tín hiệu pha ngõ ra A, B có thể được khuếch đại để điều khiển vị trí với độ chính xác cao, tương đương với hơn 10.000 xung.
-
0
-
Liên hệ
-
- +
-
7
- Thông tin chung
- Tài liệu kỹ thuật
- Ứng dụng
- Lỗi thường gặp
- Hướng dẫn sử dụng
- Video
Các tính năng chính
- Trục côn
- Ngõ ra analog dạng sóng sin được xử lý bởi bộ khuếch đại (op-amp
- Nguồn cấp: 5 VDC ±5%
Kiểm soát vị trí tuyệt đối và thiết lập chế độ khuếch đại
Bộ mã hóa vòng quay có thể cung cấp lên đến 2.048 xung. Người dùng có thể thiết lập chế độ khuếch đại tín hiệu pha ngõ ra A, B để điều khiển vị trí có độ chính xác cao tương đương với hơn 10.000 xung. Tín hiệu pha ngõ ra C, D có thể được sử dụng để tính toán vị trí tuyệt đối.
Dải nhiệt độ hoạt động rộng
Bộ mã hóa có thể hoạt động ổn định ở nhiệt độ cực cao hoặc thấp từ -20°C đến 100°C (so với các mẫu trước đây: từ -10°C đến 70°C)
Cáp hướng trục / Cáp hướng tâm
Bộ mã hóa có 2 loại: cáp hướng trục và cáp hướng tâm với chiều dài cáp 7m, 9m và 15m, cho phép người dùng ứng dụng linh hoạt trong môi trường lắp đặt khác nhau.
