CHI TIẾT SẢN PHẨM

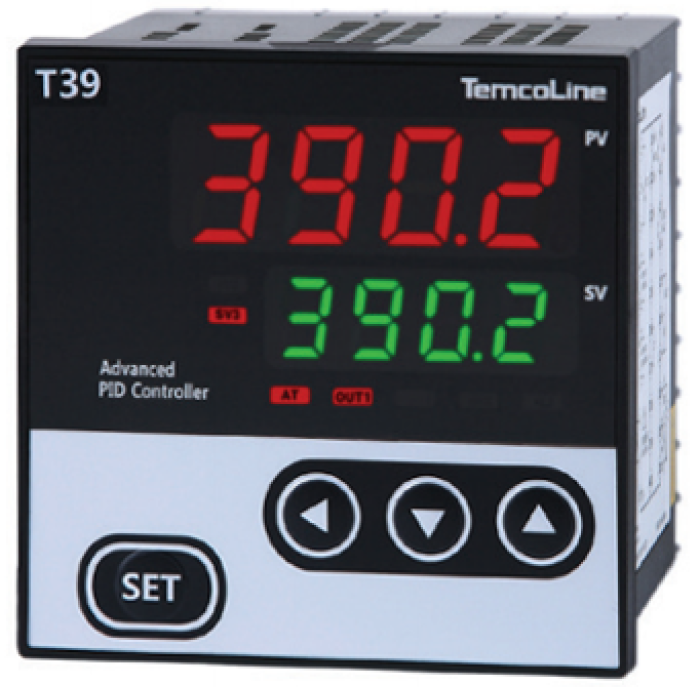

BỘ ĐIỀU CHỈNH NHIỆT ĐỘ TEMCOLINE T39-S00
Dòng T30 là bộ điều khiển PID cơ bản và tiết kiệm với
khả năng điều khiển có độ chính xác cao, nhiều chức năng tiện lợi và
tốc độ phản hồi rất cao.
- S00 cơ bản:
- 1 đầu ra rơle
1 đầu ra SSR & SCR
2 đầu ra báo động đầu
ra truyền lại (4~20mA)
nhiều đầu vào SV (DI)
-
-
Liên hệ
-
0
- Thông tin chung
- Tài liệu kỹ thuật
- Ứng dụng
- Lỗi thường gặp
- Hướng dẫn sử dụng
- Video
| Nguồn điện | Định mức 100~240V AC 50~60Hz (phạm vi điện áp hoạt động: 85~265V AC) *Tùy chọn: Định mức 24V AC hoặc DC (phạm vi điện áp hoạt động 20~28V DC) |
|
|---|---|---|
| Tiêu thụ điện năng | 5VA (Tối đa) | |
| Kiểu đầu vào | TC : K, J, T, E, R, B, S, L, N, U, C(W5), D(W3) RTD bạch kim: KPt100(KS), JPt100(JIS), Pt100(DIN) Đầu vào dòng điện (A): 4~20mA DC Điện áp đầu vào (V): 1~5V DC, -10~20mV DC, 0~100mV DC |
|
| Hiển thị độ chính xác | ±0,3% của FS + 1 chữ số | |
| Trở kháng đầu vào | Dòng điện đầu vào (250Ω), Điện áp đầu vào (bao gồm TC) ≥ 1MΩ tối thiểu. (Điện trở đường dây RTD: ≤ 10 , khi điện trở 3 đường dây giống nhau) |
|
| Thời gian lấy mẫu đầu vào | 50~250ms (thay đổi theo thuật toán SG-PID) | |
| Kiểm soát đầu ra | Tiếp sức | 1c 250V AC, 3A (tải điện trở) tuổi thọ điện ≥ 100.000 phút (đầu ra PID tỷ lệ thuận với thời gian hoặc đầu ra BẬT/TẮT) |
| Điện áp (SSR) | DC15V 25mA (Mạch bảo vệ ngắn mạch tích hợp) Xung điện áp (đầu ra PID tỷ lệ thời gian) | |
| Dòng điện (SCR) | 4~20mA DC, trở kháng tải ≤ 600Ω (đầu ra PID liên tục) | |
| Phương pháp kiểm soát | PID siêu 2 bậc tự do (thuật toán SG-PID), Tự động điều chỉnh | |
| Đầu vào đa SV (DI) | BẬT: ≤ 1KΩ, TẮT: ≥ 100KΩ (điều khiển bên ngoài SV1, 2) | |
| Đầu ra truyền lại | 4~20mA DC, trở kháng tải ≤ 600Ω độ phân giải 1/4600 PV(giá trị xử lý), SV(giá trị cài đặt), MV(biến số điều khiển [%]), SPS(nguồn điện mô-đun cảm biến) |
|
| Đầu ra báo động | Báo động 1, 2 (LBA chung) |
1a 250V AC 3A (Tải điện trở) 20 loại đầu ra sự kiện độc lập & Cảnh báo ngắt vòng điều khiển |
| Nhiệt độ và độ ẩm môi trường | -10~50°C/ độ ẩm tương đối 25~85% RH (nhưng không ngưng tụ hoặc đóng băng) | |
| Trọng lượng (B/K, Bao gồm phụ kiện) | - T32, T33, T37: 230g - T34: 140g - T39: 320g * nếu thêm tùy chọn + 30g | |
